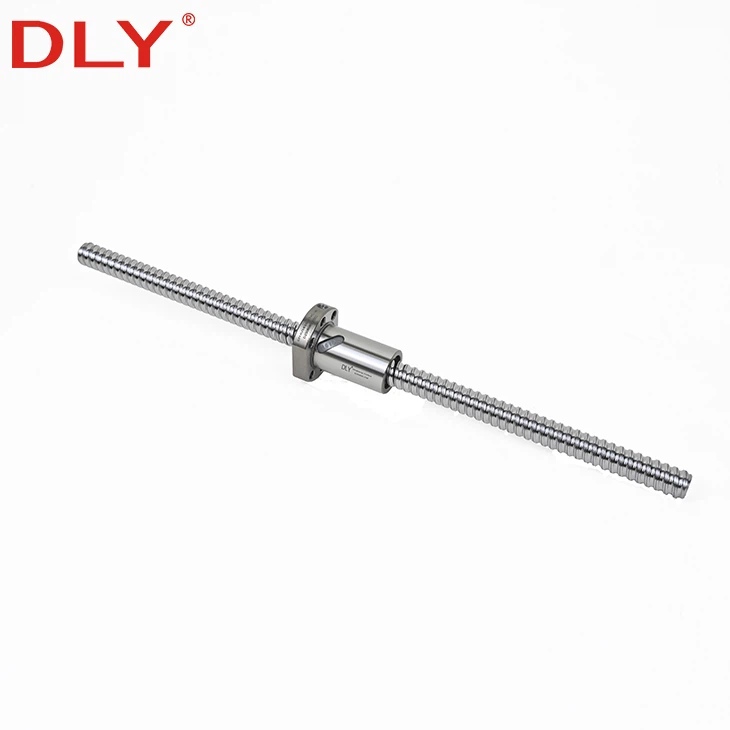

SFU kúluskrúfa

SFU kúluskrúfa notar venjulega flansa eina hnetu til að breyta snúningshreyfingu í nákvæma og skilvirka línulega ferð. Flansinn veitir hagnýta tengingu milli hnetunnar og hreyfanlegra borðs, en endurnýtandi stálkúlurnar draga úr rennandi núningi milli skrúfuskaftsins og hnetunnar.

DLY útvegar C7 rúllaðar SFU kúluskrúfur fyrir almenna CNC og sjálfvirkni, með C5 jörðu útgáfum í boði þegar meiri staðsetningarnákvæmni er krafist. Staðlaðir íhlutir nota S55C skrúfuskaft, 20CrMo hneta og herta hlaupbrautarfleti af HRC 58–62.

Tiltækt úrval nær yfir nafnþvermál frá 12 til 100 mm og leiðir frá 4 til 20 mm. Hægt er að framleiða skrúfulengd, skaft-endavinnslu, þráðstefnu og stuðning-einingastillingar samkvæmt uppsetningarteikningunni. Fleiri uppbyggingarvalkostir eru fáanlegir íDLY kúluskrúfa svið.

SFU uppbygging

SFU röðin sameinar snittari skrúfuskafti og flansaðri hringrásarkúluhnetu. Þegar skaftið eða hnetan snýst rúlla kúlurnar í gegnum hlaðna hlaupbrautina og fara aftur í gegnum hringrásarleiðina inni í hnetasamstæðunni. Þessi rúllandi snerting dregur úr núningi og nauðsynlegu akstursvægi samanborið við skrúfabúnað.

Hnetaflansinn tengist beint við hreyfanlega íhlutinn í gegnum festingargötin hans. Vegna þess að flansmálin, lengd hnetunnar og hringrásaruppsetningin eru mismunandi eftir gerðum, ætti að staðfesta heildar tegundarnúmerið í stað þess að velja aðeins með nafnþvermáli og blýi.

Tæknigögn

Mál

Teikningin skilgreinir helstu SFU hnetamál sem notuð eru í forskriftartöflunni. Allar stærðir eru í millimetrum. Ca og Coa eru skráð í kgf en stífleiki K er gefinn upp í kgf/μm.

Líkön með sama þvermál og blý geta notað mismunandi kúluþvermál, hnetalengd eða fjölda hringrása. Þessi munur hefur áhrif á stærð hnetunnar, kraftmikið álag, kyrrstöðuálag og stífleika. Staðfestu allt viðskeyti þegar skipt er um núverandi kúluskrúfu.

Álagsmat og stífleikagildi eru breytileg eftir þvermál kúlu, fjölda hringrása og hnetauppsetningu. Endanlegt val ætti einnig að taka tillit til vinnuálags, hröðunar, hraða, höggs, festingarstefnu, væntanlegs endingartíma og gagnrýnishraða skrúfu-skafts.

Fyrirmyndarkóði

• SFU:hefðbundin flans ein-hneturöð.
• 20:nafnskrúfuþvermál 20 mm.
• 05:5 mm blý á hvern skrúfuhring.
• 4:hringrás með fjórum kúlum.

Sumar gerðir innihalda viðbótarheiti eins og "3/2" eða "4/2". Heildar viðskeyti auðkennir tiltekna kúlu- og hringrásarstillingu og ætti ekki að sleppa því þegar stærð hneta er athugað eða skipt út fyrir núverandi samsetningu.

Þvermál og blý

Þvermál og blý gegna mismunandi hlutverkum við val. Nafnþvermál er aðallega tengt ásálagi, stífni, óstuddri lengd og mikilvægum hraða. Leiðin ákvarðar línulega vegalengdina sem farin er fyrir hvern skrúfuhring.

Hátt forskot þýðir ekki sjálfkrafa að samsetningin geti keyrt á hvaða hraða sem er. Áfram verður að athuga hámarkshraða miðað við skaftlengd, stuðningsaðferð, mikilvægan hraða, hringrás kúlu og smurskilyrði.

Nákvæmni valkostir

Nákvæmni einkunn lýsir blýnákvæmni skrúfusamstæðunnar. Það ræður ekki í sjálfu sér staðsetningarframmistöðu. Lagaskipan, axial úthreinsun, hnetaforhleðsla, varmaþensla, uppstillingarstilling, tengingarnákvæmni og stífni vélarinnar hafa einnig áhrif á lokaniðurstöðuna.

Ljúka vinnslu

Hægt er að útvega SFU skrúfuskafta án lokavinnslu eða vinnslu samkvæmt teikningu viðskiptavinarins. Heildarás-endateikning skilgreinir legusætin, festingareiginleikana og mótortenginguna áreiðanlegri en að tilgreina aðeins heildarlengd skrúfunnar.

Þegar verið er að skipta um núverandi kúluskrúfu, gefðu upp alla skaftteikningu eða mælið hvert þrepaða þvermál, lengd, þráð og lyklagang. Heildarlengd ein og sér er ekki nægjanleg fyrir beina uppsetningu.

Stuðningseiningar

Hægt er að passa saman vélræna skaftendana við venjulegar fastar-hliðar- og studdar-hliðarlagereiningar. Stuðnings-einingarröðin ætti að vera valin ásamt skafts-endamálunum frekar en að bæta við eftir að skrúfan hefur verið véluð.

Fyrir 50–100 mm skrúfuþvermál ætti að staðfesta nauðsynlega legu og stoðhús út frá raunverulegu ásálagi, þvermál öxuls-enda og uppsetningarteikningu.

Umsóknir

Upplýsingar um val

Til að staðfesta líkan og skaft-endahönnun, gefðu upp eftirfarandi rekstrarupplýsingar:

• Nafnþvermál og blý, eða núverandi heildar gerðarnúmer
• Áskilin skrúfulengd, skilvirk þráðarlengd og ferðalög
• Lárétt, lóðrétt eða hallandi uppsetningarstilling
• Vinnuálag, hámarksálag, hraði og hröðun
• Áskilið nákvæmnistig og axial-úthreinsunarkrafa
• Föst-hliðar- og studd-hliðarlögun
• Stærðir mótortengis og heill skaft-endateikning
• Rekstrarumhverfi, smur- og mengunarskilyrði
