Vörufæribreytur

Fyrirmynd: SFU2505
Skaftþvermál (D): 25 mm
blý (L): 5 mm
Þvermál perlu: 3,175 mm
Ytra þvermál hnetu: 40 mm
Þvermál flans: 62 mm
Festingargat:4-6 holur
Tegund:Valsað (C7) / Jörð (C5) Nákvæmni kúluskrúfa
Efni skrúfaskafts:S55C, hörku 60–64 HRC
Hneta efni:20CrMo
Sérsnið:Hægt er að vinna báða enda skrúfunnar í samræmi við kröfur viðskiptavina. Hægt er að grafa lógó eða módelmerki- á hnetuna.

SFU BALL SCREW Specifications

Vörueiginleikar og forrit

Góð samstilling

Vegna sléttrar hreyfingar, næmrar viðbragðs, engin blokk, engin miði, með nokkrum settum af sama kúluskrúfu drifkerfi á sama tíma sending nokkurra eins hluta eða tækja, geturðu fengið góð samstillingaráhrif.

Mikill áreiðanleiki

Í samanburði við aðrar flutningsvélar og vökvaskiptingu er bilunartíðni kúluskrúfuflutningskerfisins mjög lág og viðhaldið er tiltölulega einfalt. Það þarf aðeins almenna smurningu og rykþétt. Við sérstök tækifæri getur það virkað án smurningar.

Ekkert bakslag og for-herðing

Með því að nota Goethe (gotneska boga) grópformið er hægt að stilla axial úthreinsun til að vera mjög lítil, en einnig ljósgeislun. Ef viðeigandi forálag er bætt við til að útrýma axial bilinu getur skrúfan haft betri stífni, dregið úr teygjanlegri aflögun milli boltans og hnetunnar og skrúfunnar meðan á álaginu stendur og náð meiri nákvæmni.

Notkunarsvið Sfu 2505 Ball Screw

Iðnaðar sjálfvirknibúnaður: Kúluskrúfur eru mikið notaðar í ýmsum sjálfvirknibúnaði, svo sem vélmenni, CNC vélar, pökkunarvélar osfrv.

Nákvæmni hljóðfæri: Kúluskrúfur eru einnig notaðar í sumum nákvæmnistækjum, svo sem sjóntækjum, lækningatækjum osfrv.

Aerospace: Kúluskrúfur hafa einnig ákveðna notkun á geimferðasviðinu, svo sem aðlögun flugvélasæta, gervihnattaloftnetsstýringu osfrv.

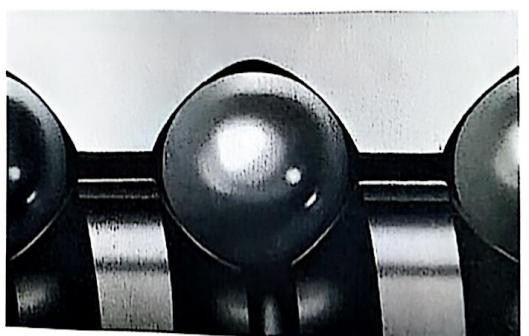

product-529-336

Upplýsingar um 2505 kúluskrúfu

Tegund líkans	Tilvísunargögn Stærðir kúluskrúfu og hneta
Tegund líkans	d	I	Da	D	A	B	L	W	X	H	Q	N	ca	Coa	K
SFU2505-3		5	3.175	40	63	10	43	51	6.6	48	M6	3	980	2300	32
SFU2505-4	25	5	3.175	40	63	10	51	51	6.6	48	M6	4	1280	3110	35
DFU2505-3		5	3.175	40	63	10	86	51	6.6	48	M6	3	980	2300	60
DFU2505-4	25	5	3.175	40	63	10	101	51	6.6	48	M6	4	1280	3110	65

Tegund líkans	Tæknilýsing
Tegund líkans	d	-	Da	D	A	B	L	Q	L1	n	Ca(kgf)	Coa(kgf)	K
SCM 2505-3	25	5	3.175	40/42	M40x1.5P	17	50	M6	7	3	980	2300	32
SCM 2505-4	25	5	3.175	40/42	M40x1.5P	17	60	M6	7	4	1250	3070	33

Fyrirmynd

Þvermál skafts

leiða

Þvermál perlu

Hnetustærð

Ca(kgf)

Coa(kgf)

μm

SFA2505-3.8

3.175

6.6

3.8*1

1650

4658

Hafðu samband núna

Vöruhæfi

Kúluskrúfustærðir okkar og staðall er sá sami og Taívan. Við getum veitt nákvæmar 3D teikningar og mál fyrir viðskiptavini. Á sama tíma bjóðum við upp á 100% gæðapróf fyrir sendingu og eins árs ábyrgð. Það er góður kostur að vinna með okkur, velkomið að hafa samband við okkur.

Efni og hitameðferðarstýring

1. Kjarnaefni

Sfu 2505 kúluskrúfa er aðallega úr S55C og 20CrMo álstáli, með mikilli hörku (HRC 58-62) og sterka slitþol, hentugur fyrir þungar aðstæður 129. Áferð efnisins þarf að vera í samræmi við þráðstefnu til að bæta þreytuþol.

2. Hitameðferðarferli

Virka dýpt herðingarlagsins (1 ~ 2 mm) kappakstursbrautarinnar er tryggð með tölulegri stjórn miðlungs tíðni slökkva, og hörku einsleitni villa er minna en eða jafnt og 3 HRC til að forðast aflögun og mjúka bletti. Malarskrúfan krefst einnig nákvæmni temprun til að koma í veg fyrir streitu.

Ferli og nákvæmni staðall

1. Munur á framleiðsluferli

① mala ferli: nákvæmni þráður mala vél vinnsla, nákvæmni getur náð C1-C3 bekk (míkron villa), notað fyrir mikla nákvæmni vélar.

② Veltunarferli: mikil afköst, litlum tilkostnaði, nákvæmni er venjulega C7 (± 52 m/300 mm), hentugur fyrir venjulegar vélar.

2.Nákvæmni Class Classification

Einkunn	Villusvið (μm/300mm)	Viðeigandi sviðsmyndir
C1-C3	Minna en eða jafnt og 12	Nákvæmni hljóðfæri, hálfleiðara búnaður
C5	Minna en eða jafnt og 23	CNC vinnslustöð
C7	Minna en eða jafnt og 52	Sjálfvirknivélar, almennur búnaður

3. Varðveisla og úthreinsunareftirlit

Með forþrýstingstækninni (P0-P4 gráðu) til að útiloka axial úthreinsun, bæta stífleika. Til dæmis getur P4 stig forhleðsla gert axial neikvæða úthreinsun Minna en eða jafnt og 0,01 mm til að koma í veg fyrir háhraða titring.

Hafðu samband núna

hönnun mannvirkja og lykilhluta

01.

Bestun hringrásarkerfis

① Innri lykkjubyggingin: Bakhliðin er fyrirferðarlítil í hönnun, hentug fyrir há-hraða og lítinn-hávaða (eins og vélmenni), en krefst mikillar framleiðslunákvæmni.

② Ytri hringrásarbygging: Þræðingargerð (eins og DFU röð) hefur einfalt ferli, stór geislamyndastærð og sterka fjölhæfni.

02.

Gæðaeftirlit með lykilþáttum

① Fara aftur í tækið: Þýskt fljótandi skil til að draga úr höggi boltans, draga úr hávaða-hraða

② Stálkúla og búr: F3 sveigjanlegt járnbúr til að bæta slitþol, stálkúlu nákvæmni einkunn G10 (þvermálsmunur Minna en eða jafnt og 0,25 μm).

Dæmi um innkaupasjónarmið

Lykilatriði tæknilegrar sannprófunar

① Nákvæmniskýrsla: Biddu um vélrænni prófunarskýrsluna til að staðfesta raunverulegan villukúrfu (eins og hvort C7 stigið sé í samræmi við staðal).

② Hleðslustig: Hleðsla yfir P2 (ásbil minna en eða jafnt og 0,01 mm) skal velja fyrir háhraðasviðsmyndir til að forðast titring.

③ Efnisvottun: Athugaðu hitameðferðarskýrsluna um S55C eða 20CrMo (hörku HRC 58-62).

Vörustjórnun og eftir-sölu

① Umbúðir: sýnishorn eru venjulega send í öskjum og magnpantanir eru tréhylki til verndar.

② Ábyrgð: Innlend sýnishorn eru tryggð í 1 ár og Delia veitir tæknilega aðstoð.

innkaupatillögu

Mikil-nákvæmni vettvangur

Veldu mölunarferlið + C3 eða meiri nákvæmni (eins og DLY ofur-nákvæmnistig) og athugaðu skýrsluna um slökkvilagsdýpt.

Kostnaðarviðkvæmar aðstæður-

Skoðun á rúlluðum blýskrúfum C7 vottun og vélrænni prófunargögnum, með áherslu á samsvörun fyrir-þrýstistig.

Ábyrgð og eftir-sölu

gefðu forgang til að veita meira en 1 árs ábyrgð, við erum birgirinn til að styðja skoðun.

Hafðu samband núna

Afhending, sending og afgreiðsla

Þar sem þessi vara er með mikið lager í verksmiðjunni okkar er afhendingarhraði mjög hratt. Það tekur um 3-15 daga að undirbúa vörurnar og raða pökkuninni. Við pökkum venjulega mikið magn af vörum í tréhylki til að vernda öryggi vörunnar í flutningi.

1. Gæðatryggingarstefna og gildistími

① venjulegt ábyrgðartímabil: veitir 12 mánaða ábyrgð, nær yfir efnisgalla og vandamál í framleiðsluferlinu.

② Gildissvið ábyrgðar: þar á meðal skrúfubrot, hneta, bolta sem fellur af og annað tjón sem ekki er-af manna-, þarf að leggja fram sönnun fyrir kaupum og prófunarskýrslu.

③ Undantekningar: Skemmdir af völdum ofhleðslu, ófullnægjandi smurningar eða rangrar uppsetningar falla venjulega ekki undir ábyrgðina.

2. Tæknileg aðstoð og bilanaviðbrögð

① Leiðbeiningar um uppsetningu

Gefðu þér ókeypis uppsetningarleiðbeiningar (pappír eða myndband), með áherslu á for-þrýstingsstillingu, endastuðning (BK/BF sæti) uppsetningu og varúðarráðstafanir gegn-truflunum. Til dæmis, fjarstýrð myndbandsleiðsögn, samsvörunarkerfi fyrir hleðslustig (P2/P4) er veitt fyrir háhraða forritasviðsmyndir.

② Bilunargreining

Algengar spurningar svar:

Óeðlilegur hávaði: venjulega vegna slits eða ófullnægjandi smurningar á skilabúnaði er mælt með því að skipta um skilabúnað.
Minnkuð nákvæmni: Greina þarf axial úthreinsun (C7 gráðu leyfilegt Minna en eða jafnt og 52 μm/300 mm), og hægt er að beita utan vikmarks til að fara aftur til verksmiðjunnar til að mala og gera við.
Uppgötvunarstuðningur: getur veitt nákvæmni prófunarskýrslusamanburðarþjónustu.

3.-virðisaukandi þjónusta og sérsniðinn stuðningur

① Sérsniðin eftir-sölu

Lengdaraðlögun: Styðjið aðlögun skrúfulengdar (100~6000 mm), ó-staðlaðir hlutar njóta sömu ábyrgðar á ábyrgðartímabilinu, en hönnunartikningar eru nauðsynlegar.

Smurkerfi: fyrir háhita/háhraða atriði er hægt að aðlaga solid smurfilmuþjónustu (til að draga úr skriðfyrirbæri).

② Lengri ábyrgð og langtíma-samstarf

Hægt er að framlengja ábyrgðina en hún krefst ákveðins gjalds. Ég hlakka til langtíma-samstarfs við þig.

Kjarninn í þjónustu SFU 2505 eftir-sölu liggur í gagnsæi ábyrgðarskilmála, hraða tæknilegra viðbragða og stjórnunarhæfni viðhaldskostnaðar.

Algengar spurningar

Sp.: Hver er hámarkslengd SFU2505 sem þú getur framleitt?

A: Við framleiðum venjulega í 6000 mm lengd. Ef þú hefur sérstakar kröfur, vinsamlegast ræddu við okkur.

Sp.: Getur þú veitt okkur 3D teikningar?

A: Já, við getum sent það sem við höfum.

Sp.: Hvaða 3D teikningar ertu með?

A: Við höfum eins og er 3D teikningar fyrir kúluskrúfu, hneta, hnetuhús, stuðning og mótorfestingu.

Sp.: Get ég heimsótt verksmiðjuna þína áður en ég panta?

A: Já, við fögnum viðskiptavinum að heimsækja verksmiðju okkar sem staðsett er í Lishui City, Zhejiang héraði, Kína.

Sp.: Hvernig get ég fengið verð á vörum þínum?

A: Vinsamlegast sendu pöntunarvörur þínar og magn, svo við getum gefið þér smáatriði.

Hafðu samband núna
